Plattenfeder-Manometer Type P3

für gasförmige und flüssige mit offenem Anschlussflansch auch für hochviskose und verunreinigte Medien

  • Beschreibung
  • Technische Daten
  • Einbaumaße
  • Bestellnummern-Übersicht

Plattenfedermanometer Modell P3

• Nenngröße 100/160 mm
• Gehäuse Edelstahl
• mediumberührte Teile in Edelstahl
• Messbereiche von 0 - 10 mbar bis 0 - 25 bar
• Genauigkeit Klasse 1,6

Beschreibung

Plattenfedermanometer Modell P3 für Niederdruck- und Normaldruckanwendungen mit aggressiven, gasförmigen und flüssigen, nicht kristallisierenden oder hochviskosen Medien

Funktionsweise

Manometer der P3-Serie sind Druckmessgeräte mit Plattenfeder. Das Messglied besteht aus einer dünnen, gewellten Edelstahl- bzw Durathermmembrane, die zwischen zwei Flanschen montiert ist.
Wird das Messglied mit Druck beaufschlagt, erfährt dieses eine definierte Verformung proportional zum Druckanstieg.  Diese Verformung wird über einen Stößel auf das Zeigersystem umgelenkt, das wiederum den anstehenden Druck anzeigt.



Technische Daten

Technische Daten Standardausführung Optionen
Funktion Manometer mit Plattenfeder
Nenngröße 100; 160 mm
Niederdruckbereiche 0 - 10 mbar; 0 - 16 mbar; 0 - 25 mbar; 0 - 40 mbar; 0 - 60 mbar;
0 - 100 mbar; 0 - 160 mbar; 0 - 250 mbar; 0 - 400 mbar; 0 - 600 mbar
Druckbereiche 0 - 1 bar; 0 - 1,6 bar; 0 - 2,5 bar; 0 - 4 bar; 0 - 6 bar; 0 - 10 bar;
0 - 16 bar; 0 - 25 bar
Anwendungsbereich (stat. Belastung) Skalenendwert
Anwendungsbereich (dyn. Belastung) Skalenendwert
Werkstoff Gehäuse Edelstahl 1.4301 (AISI 304)
NG 100 / 160 mit Druckausgleichsöffnung
Werkstoff Druckanschluss Edelstahl 1.4571, 14404 (AISI 316Ti / 316L)
Werkstoff Plattenfeder Duratherm (Messflansch ∅100) bzw. Edelstahl 1.4571 (Messflansch ∅160)
Werkstoff Dichtung FKM
Werkstoff Zeigerwerk Edelstahl
Werkstoff Zifferblatt Aluminium
Werkstoff Zeiger Aluminium
Werkstoff Sichtscheibe Sicherheitsverbundglas
Gehäusefüllung / -dämpfung ohne Glyzerin (ab Messbereich 0 - 60 mbar)
Zulässige Mediumstemperatur -20...+100°C auf Anfrage
Zulässige Umgebungstemperatur -20...+70°C auf Anfrage
Temperaturabweichung ca. 0,75% je 20°C auf Anfrage
Genauigkeit (EN 837) Klasse 1,6
Prozessanschluss siehe Masszeichnungen
Schutzart (EN 60529) IP54
Weitere Optionen
Drosselschraube; Doppelskalen; kundenspezifische Skalen; Markenzeiper; Schleppzeiger (ab Messbereich 0 - 250 mbar);
silikonfreie Ausführung; öl- und fettfreie Ausführung; Überdrucksicherheit 10-fach (max. 40 bar); offener Anschlussflansch

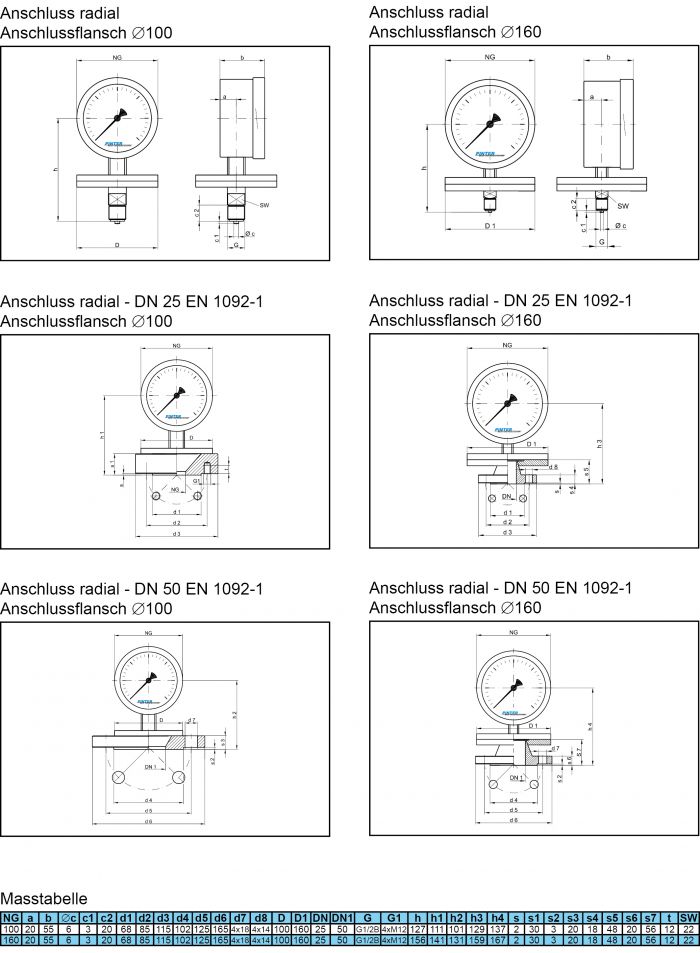

Einbaumaße

Bestellnummern-Übersicht

gängiste Ausführungen

Bestellnummer P 3 x x 3 C - x - A A x x
Materialart
(mediumberührt)
Edelstahl 1.4571 (Messflansch 160) 2
Edelstahl 1.4571, Duratherm 8
(Messflansch 100)
Gehäuse-durchmesser NG 100 5
NG 160 6
Druckbereiche -1...0 bar 006
-1...+9 bar 143
-1...+15 bar 146
0 - 1 bar 020
0 - 1,6 bar 022
0 - 2,5 bar 023
0 - 4 bar 024
0 - 6 bar 025
0 - 10 bar 026
0 - 16 bar 027
0 - 25 bar 028
Prozessanschluss G 1/2 B radial, Edelstahl D
weitere Optionen ohne weitere Optionen O
Doppelskala bar / psi I
Doppelskala bar / kPa AU
weitere Optionen in Klartextangabe #
